杭州加速科技推出LPDDR4/LPDDR4X协同测试解决方案：重构高性价比内存测试路径
阅读：1407
随着LPDDR5/LPDDR5X在旗舰智能手机中的快速普及，LPDDR4及LPDDR4X凭借其成熟的生产工艺、优异的能效比以及极具竞争力的芯片成本，依然是中端移动设备、平板电脑、超薄笔记本电脑、汽车电子及嵌入式系统等领域的核心内存选择。然而，传统测试方案在面对这类成熟芯片时，却面临着日益突出的成本与效率矛盾：
FT测试成本高：AC参数测试（时序参数、时钟频率、建立/保持时间等）与高速接口测试（DQ/DQS信号完整性、抖动容限、误码率等）对测试设备要求极高，依赖高端ATE设备，导致单颗芯片测试成本居高不下。
SLT测试效率低：系统级验证需要在真实设备或模拟环境中运行，环境复杂、故障定位困难、测试效率低、兼容性覆盖不足。如何在保证质量的前提下，为LPDDR4/LPDDR4X这类成熟但用量巨大的存储芯片提供更经济高效的测试路径，已成为产业链的共同诉求。
加速科技解决方案：协同优化测试流程
针对上述挑战，加速科技依托在半导体测试领域的深厚积累，创新性地推出了“低速FT测试 + 高并SLT测试”协同方案，通过流程重构与任务再分配，在不牺牲测试覆盖度的前提下，显著降低测试成本并提升测试效率。
1. 低速FT测试：聚焦基础验证，降低设备依赖
该方案在FT阶段采用加速科技自研的ST2500E/ST2500EX测试机，专注于芯片封装后的核心基础验证，对LPDDR4/LPDDR4X芯片进行精准的“瘦身”测试：
►测试范围：DC参数测试、基础功能测试、可靠性测试等核心项目，确保芯片基本电气特性达标
► ALPG功能支持：内置存储测试算法生成能力，支持MarchC、Rowhammer、Data Retention、Continuity Data等20余种常规存储测试算法
► 成本优化逻辑：将高速测试需求后移至SLT环节，避免FT阶段对高端ATE设备的依赖，大幅降低测试机台投入与单颗测试成本
2. 高并SLT测试：系统级深度验证，补全测试维度，极速吞吐

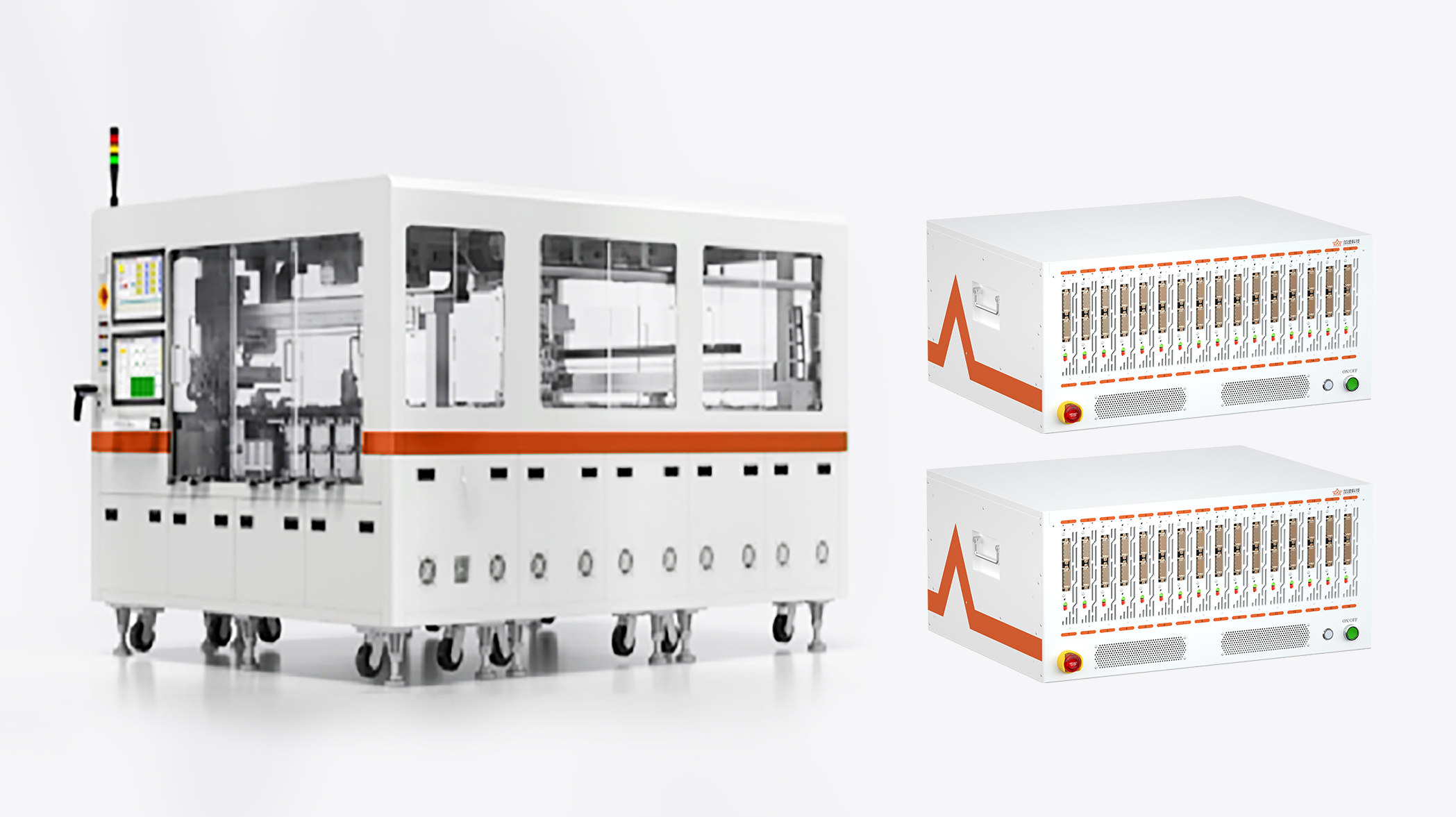

在SLT环节，加速科技采用高并测分选机 + 自研FPGA测试板与CPU测试板双架构方案，完成FT阶段省略的AC参数测试、高速接口测试以及真实系统场景验证，将测试吞吐量推向极致：
► 并测能力：支持256颗芯片同步测试，彻底释放产能
► 参数调控：
- 速率范围：1066-4266 MT/s可调
- 电压精度：VDD1/VDD2/VDDQ ±5mV可调
- 电流监测：Idd1/Idd2/Iddq ≤2mA精度
► 环境覆盖：支持-40℃至125℃全温域测试
► 时序验证：支持tCL/tWR/tRFC等关键时序参数自适应测试
方案亮点：低成本、高效率的协同测试之道
1、测试项目协同：将FT阶段省略的AC/高速测试融入SLT环节
在传统测试流程中，AC参数测试与高速接口测试往往依赖高端ATE设备在FT阶段完成，导致测试成本居高不下。加速科技解决方案重新划分测试任务：FT阶段仅保留DC参数测试、基础功能测试和可靠性测试，主动省略对设备要求较高的AC与高速测试项目；而将这些项目后移至SLT阶段，利用系统级环境完成验证。这种测试项目的前后协同，既保证了测试覆盖的完整性，又显著降低了对高端FT设备的依赖，实现了成本与质量的平衡。
2、双验证架构：FPGA方案与CPU方案互补协同
SLT测试环节采用FPGA测试板与CPU测试板双架构方案。其中，FPGA方案可直接对存储芯片物理地址进行底层控制，支持AC时序参数（如tCL、tWR、tRFC等）的实时动态调整，参数修改后无需重启系统，测试效率高，尤其适合时序边际验证和算法调试。CPU方案则基于真实系统环境进行模拟验证，能够更贴近实际应用场景，有效发现系统兼容性问题。两种架构互为补充，既保证了底层物理参数的可控性，又兼顾了上层应用场景的真实性。
3、可扩展设计：支持客户定制专用测试算法与场景
方案不仅内置了MarchC、Rowhammer、Data Retention等20余种常规存储测试算法，还充分考虑了差异化应用需求。客户可根据自身芯片特性和应用场景，定制专用测试算法或特殊测试用例。这种可扩展设计使得测试平台能够灵活适配不同客户、不同产品的个性化验证需求，提升解决方案的通用性与适应性。
4、为客户创造核心价值
首先，在效率提升方面，SLT环节支持256颗芯片并行测试，大幅缩短了系统级验证周期；同时FPGA方案支持时序参数在线调整，避免了频繁重启系统带来的时间损耗，显著提升了调试与批量测试的效率。其次，在成本优化方面，通过将高速测试任务从FT阶段剥离至SLT环节，降低了对高端ATE设备的依赖性，使成熟芯片无需为冗余的高速测试能力支付额外设备成本，整体测试资源投入更加合理。最后，在质量保障方面，FPGA与CPU双测试架构实现了交叉验证，能够更有效地检出系统兼容性缺陷；配合全温域（-40℃至125℃）下电压（±5mV精度）与电流（≤2mA精度）的精准实时监控，充分保障了芯片在各种极端工况下的长期可靠性。
加速科技通过低速FT与高并SLT的深度协同，以任务重构实现成本瘦身，以双架构并行使测试不留死角，以256路并行释放规模效率。用更经济的方式，守住每一颗芯片的品质底线。加速科技，正以务实创新之力，为存储产业链提供高性价比测试的新标杆。
