正式发布! 加速科技ST2500A飙速赶来!

阅读:1707

在新场景、新应用海量增长的驱动下,芯片测试需求也在日益多元化和快速扩展。加速科技始终致力于以客户的实际需求为导向,基于领先的半导体测试技术为千行百业提供全场景的测试解决方案,推出新一代ST2500A数模混合信号测试机。

ST2500A是基于ST2500系列产品扩展的一套不仅能够实现数字信号测试,同时还能满足模拟测试需求的测试系统。该系统具有丰富的板卡资源(FOVI50、CBIT、DFB32、SMU20、OTMU)。在一台ST2500A上可以配置多达16个槽位,支持不同功能板卡混插,可以满足各类数模混合高并行测试需求,提高测试效率,具有极高的成本优势。

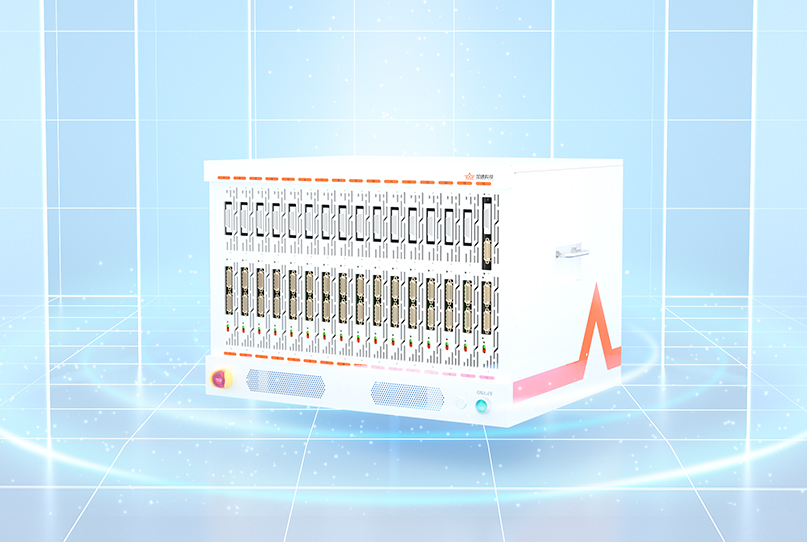

图|ST2500A数模混合信号测试机

ST2500A沿袭ST2500系列优秀的通信架构,支持多ST2500A机头级联,同时支持与ST2500E系列产品级联,为用户创造了前所未有的测试平台扩展能力,可轻易满足客户“大模小数”及“大模大数”的需求;同时,完全兼容ST2500资源板卡,为客户创造无与伦比的经济性,带来广泛的芯片覆盖率和庞大的潜在客户群。

精工匠心,赋能测试  高性能硬件系统彰显自主创新力

FOVI50八通道浮动电压电流源模块是 ST2500A 系统中的标准模块,模块提供四象限恒压、恒流、测压、测流,每四个通道一组,两组独立全浮动;FOVI50单板的FV/MV一共5个量程,分辨率为16bit: ±50V;±20V;±10V;±5V;±2。同时,FI/MI一共7个量程,分辨率为16bit: ±500mA(一个bank最高支持1A);±100mA;±10mA;±1mA;±100uA;±10uA;±1uA。极大提高大电压、大电流的测试精度。

CBIT 单板控制用户板(DUT Board)上的继电器通断,加速科技ST2500A测试系统搭载的CBIT单板提供 128 路控制位(C-Bit),每一路控制位最大驱动能力 150mA,可控制 5~12V 继电器;同时,导通电压 <0.15V (30mA) 电源都有独立的 on/off 控制,提供+5V、+12V 继电器电源,提供±15V 模拟电源,支持 I2C 读写系统配置信息;此外,CBIT 单板GPIO(可定制 SPI,I2C 功能),支持 CBITe 控制位回读功能。

DFB32单板同时集成多个 AFE 模块(CBIT、AWG、DGT、DIO、RVS、BPMU、DPS)满足不同测试需求。单业务板卡DIO 最高频率为 125MHz,支持 32 通道,每通道 192M Vector 存储深度,SCAN 模式单 SCAN Chain 高达 3GB,极大提高测试效率,应用场景广泛。

为了满足芯片测试过程中更高的电压供给需求,扩展 ST2500A 系统电源供给能力边界,同时提供超高精度的供给及测量指标,ST2500A 配套了 SMU20 型号板卡。

SMU20单板支持 4ch 完全独立的电压电流源,提供精密四象限恒压、恒流、测压、测流。电压最大范围+20 ~ -20V,电流最大范围+500 ~ -500mA; 同时,支持 4ch Gange 使用, 最高可以提供 2A 的电流。

OTMU 模块,作为芯片时间相关参数的测量,用于非常精确的时间和频率测试,测量如周期、频率、脉宽、占空比等时间参数。ST2500A测试系统搭载的 OTMU单板上每个TMU通道支持Analog模式和Digital模式,每单板有4个时间测量模块,支持8通道测量;可测量通道参数:pulse width,frequency,duty cycle, rise/fall time,event,pin-to-pin delay等;同时,存储深度可达64K/通道;更好地提高时间和频率测试精度。

软硬件协同开发  提高量产竞争力

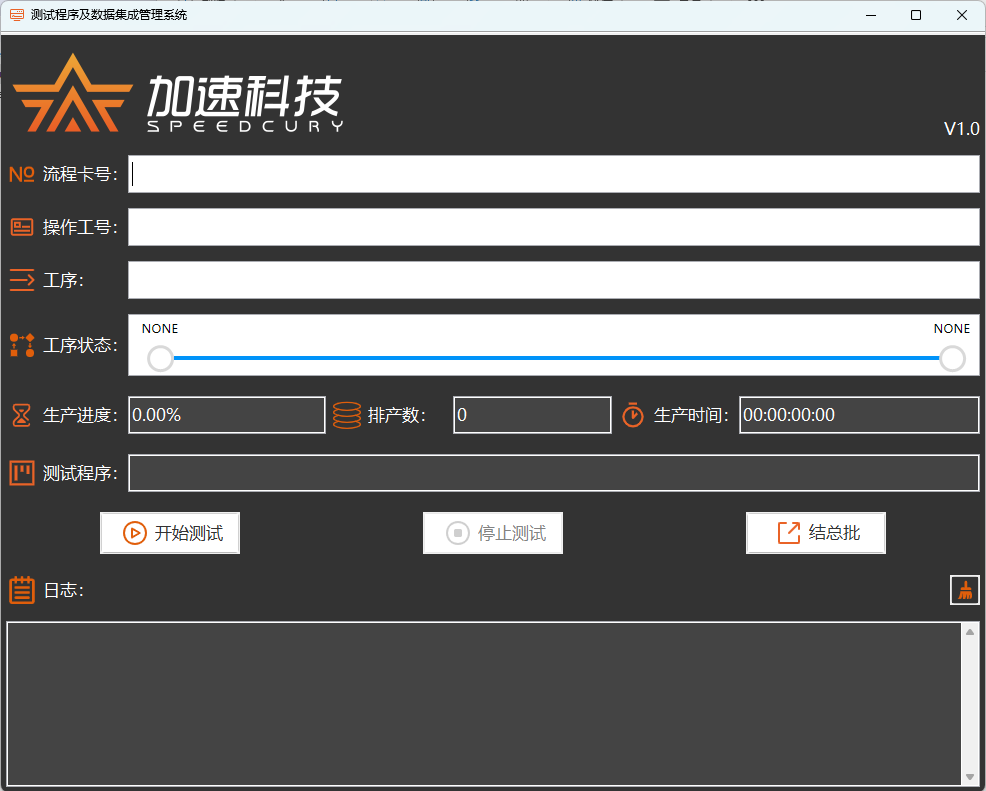

ST2500A测试机除了搭载丰富的硬件板卡资源,还配套了强大的测试开发环境及量产管理环境——ST-IDE软件,为客户提供极其简易的学习曲线和超乎寻常的生产力。软件 GUI 界面基础功能齐全,设计简洁,布局合理,使用流畅,同时界面可高度自定义配置;集成多种调试工具,包括 AWG、DGT, Pattern 等工具;为了方便批量测试和管理,针对测试工厂批量测试,提供专用的工厂界面,集成丰富的数据记录和分析工具,并可提供定制化工厂系统连接方案。


覆盖多元应用场景  助力行业创新发展

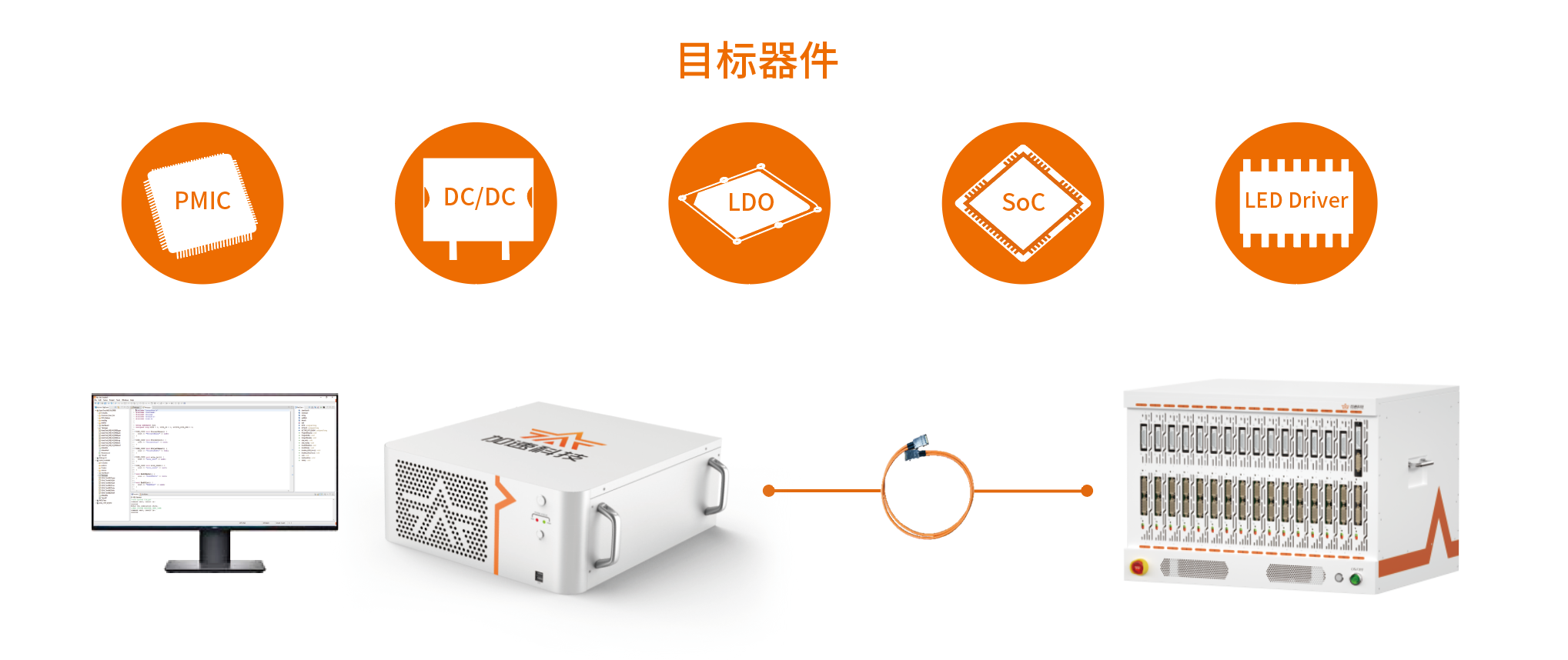

ST2500A测试系统以其丰富的板卡功能、强大的软件工具和卓越的可靠性,应用于数模产品高并行测试场景,满足PMIC、LDO、放大器、LED驱动器等模拟IC、SoC/MCU集成电路的晶圆、成品测试。


目前,加速科技ST2500A已实现规模化量产。想了解更多关于ST2500A产品的信息,请与加速科技销售人员联系。此外,对ST2500A感兴趣的小伙伴,也可联系加速科技申请试用ST2500A demo样机。
