系统介绍

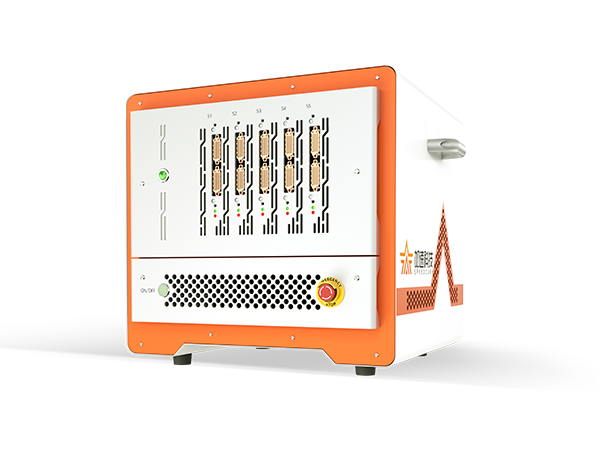

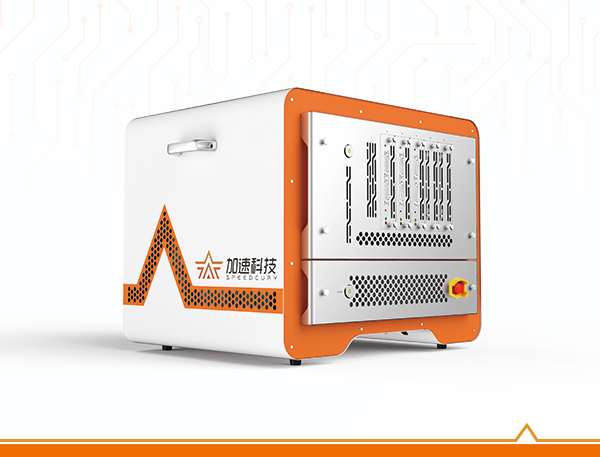

ST2500系列高性能数字混合信号测试系统

加速科技推出国内第一台250Mbps高性能数字混合信号测试系统,该系列产品根据系统资源配置可分为ST2516、ST2532、ST2564及ST2628四款产品。

ST2500系列产品支持250Mbps数据传输,125Mhz Pattern Rate。支持多机头级联,实现32~1280数字通道灵活组合配置,实现最高机器利用率。系统业务板采用all-in-one模式(单板集成PEx32、PPMUx32、TMUx4、BPMUx4、DPSx4、AWGx1、DGTx1、CBITx8),对于小型芯片测试应用,具有极高的成本优势。对于特殊的测试需求,还支持扩展更多的测试板卡及模块,如SMU、HSAWG、HSDGT、BlueTooth测试模块等。

ST-IDE软件提供用户友好的集成开发环境,丰富的开发和调试工具,方便客户进行测试程序开发。针对工厂批量测试,提供专用的工厂界面,并拥有丰富的数据记录和分析工具。

ST2500系列高性能数字混合信号测试系统

产品优势

01

高效率

高效率

集成40Gbps通信总线,双工模式高效传输

FPGA硬件实现调度算法,无阻塞全并行测试

广播式向量加载及动态修改,向量高速下载

相比传统机台效率提升30%以上

02

可扩展

可扩展

通信架构,模块化设计

支持级联扩展,提升通道密度

支持功能板卡扩展,提升资源种类

03

易维护

易维护

支持高速线缆连接和direct docking连接

250Mbps信号通道间延时 < 100ps

极大节省测试系统成本

方便调度机台,节省运营成本

04

可定制

可定制

自主知识产权,可根据客户需求定制

提供软硬件算法定制化

提供IC和模组系统级测试方案

应用场景

ST2500系列产品可以广泛应用于MCU、SoC、FLASH、EEPROM、
CIS、指纹芯片、LDO、PMIC、CPLD、FPGA、Audio等半导体晶圆、 器件测试和模块系统级测试。

目标器件

产品关键特性

采用数字混合架构,集成数字、模拟混合信号测试功能,支持125MHz时钟频率,250Mbps数据速率

DFB32业务板支持32路数字通道,每通道含独立PPMU模块,8机台级联,最大支持1280通道1280sites并测

每通道192M Vector存储深度,SCAN模式单SCAN Chain高达3GB,高速通信架构,Pattern加载及测试过程中 的动态修改以广播方式下发,提高并行测试效率

突破传统Format限制,由用户自定义波形,支持128组timing set、1024组edge set、6edge可调

DFB32业务板支持4路DPS(+8.4V/-3.25V电平设定,驱动电流500mA),电源支持Gang Mode

DFB32业务板支持4路100MHz TMU,1路2MSPS 16bit AWG,1路1MSPS 16bit Digitizer

通信系统标准,超负荷硬件自测系统,保证系统超长时间稳定运行

ST-IDE软件提供基于Eclipse的IDE开发环境,支持基于C/C++的开发,提供各种开发工具和调试工具

支持单板4通道20V@500mA高压输出及测量

支持单板8通道高精度LFAWG功能,THD最高-130dBc, SNR最高112dB

支持单板8通道高精度LFDGT功能,THD最高-115dBc, SNR最高105dB

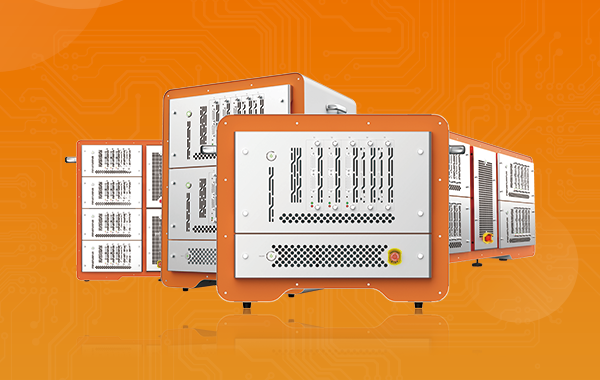

系统配置

根据测试资源要求,通过模块扩展,可以满足资源场景配置。

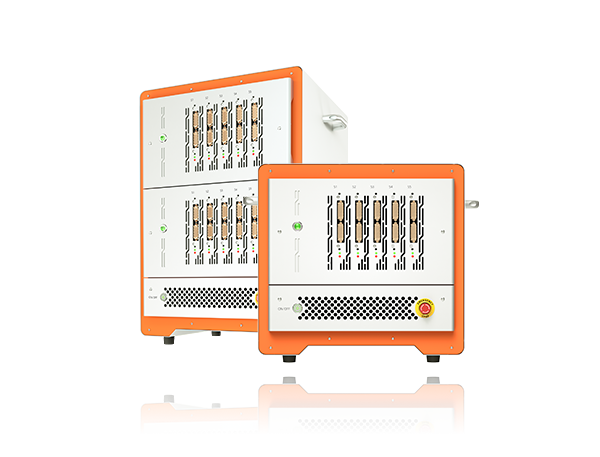

ST2516

ST2516

160数字通道,160PPMU通道,20DPS

ST2532

ST2532

320数字通道,320PPMU通道,40DPS

ST2564

ST2564

640数字通道,640PPMU通道,80DPS

ST2628

ST2628

1280数字通道,1280PPMU通,160DPS

相关解决方案

MCU/SoC测试方案

All-in-one设计;模块化设计;DIO双指令集。

存储芯片测试方案

逻辑、软件特别优化;定制化Repair功能;模块化设计。

CIS测试方案

图像处理定制化;160Gbps分布式通信技术;专业SoC数字板卡。

Bluetooth测试方案

标准1U;超高的频段范围;支持多种协议;支持Sub-6GHz多域并测。

高速接口SLT测试方案

整合通用DC、AC及高速测试;高性能算法加速技术;定制化算法。

教育培训方案

根据多年测试产业积累,结合实训人员的特殊性推出了标准化的集成电路测试工程培训方案。
